产品介绍：这款机器主要运用于汽车、手机、家电、智能设备等相关电子行业中的各种软硬PCB板的分切。整机符合人体工程学设计，人性化操作，界面友好、简单易用。分切过程中，对PCB板的元器件产生的应力极小，良品率高。
产品功能特点：
A、 多区域无限量任取Mark点
任意纠偏功能，可保证切割精度的稳定性。

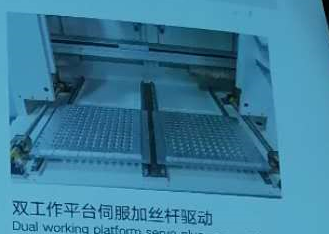

B、双工作平台伺服加丝杆驱动
高效稳定、精确四轴系统，运输双工作平台采用松下伺服加丝杆，保证设备精度更高，速度更快，分板应力更小、稳定性、耐用性更佳，可实现左右平台同进同出切割，扩大切割范围。

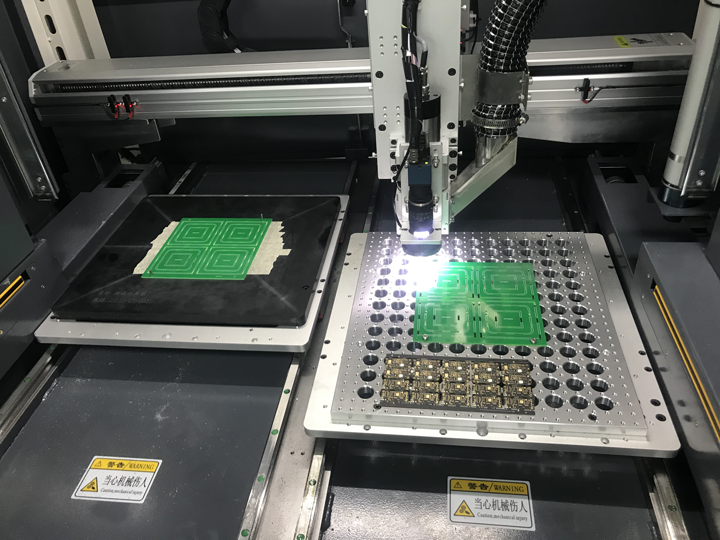

C、多功能视觉对位系统
任意形状可识别PCB进板方向判定，防止误切。
D、自动扫码-工业4.0-MES系统
1、服务器数据自动调取
2、上传机台数据及生产数据
3、实时监测设备状况
4、自动扫码，可实现分板后即时上传单板条码信息。

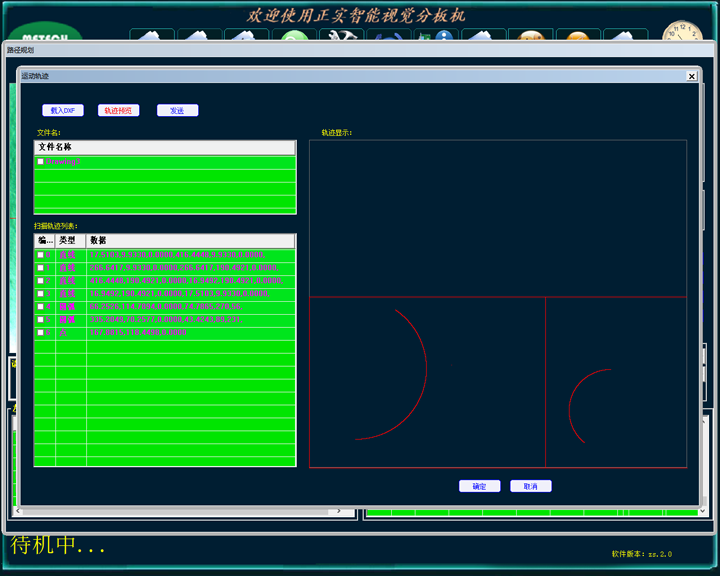

E、导入DXF文件
精确简化模板切割路径，提高生产效率和精度。

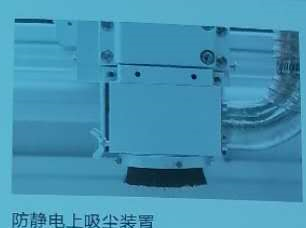

F、防静电上/下吸尘装置
防静电毛刷式吸尘装置。下吸尘静电中和时间小于0.8S，具有完美吸尘效果。

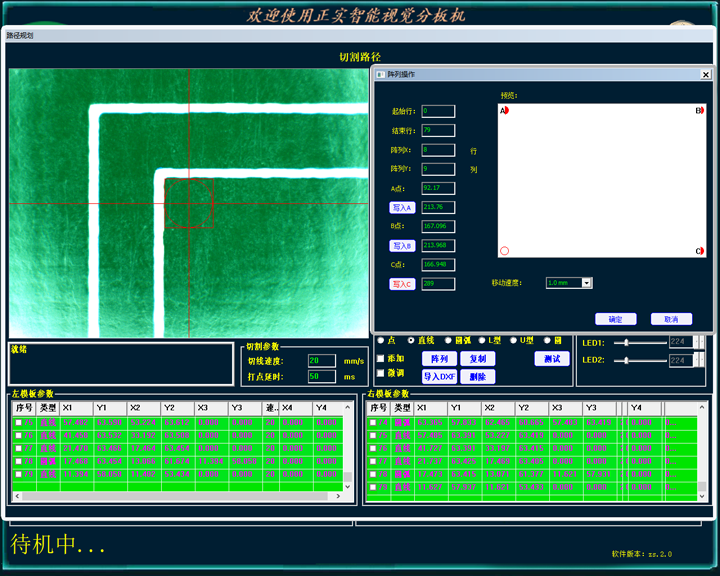

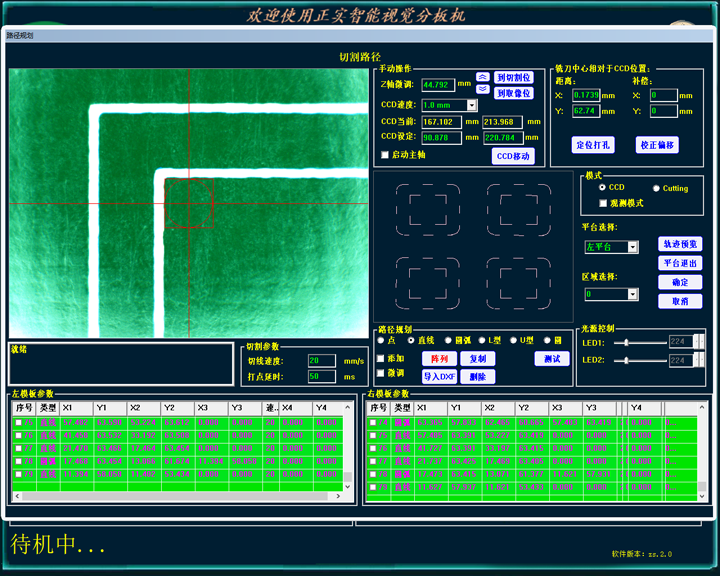

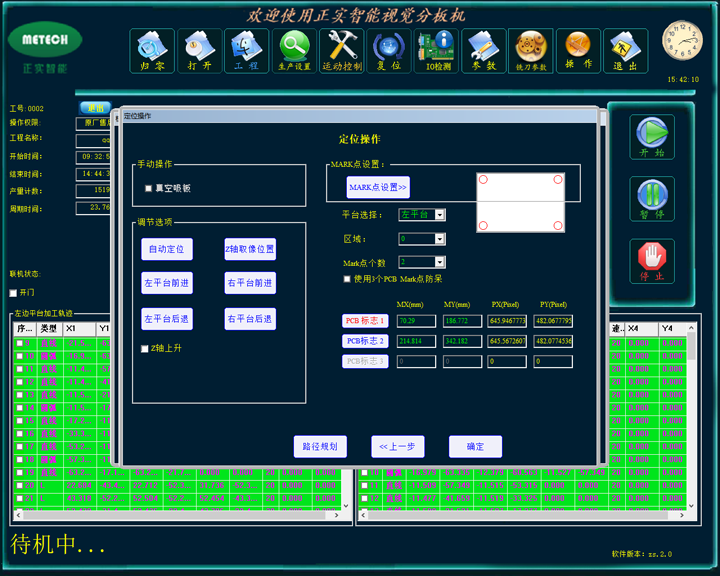

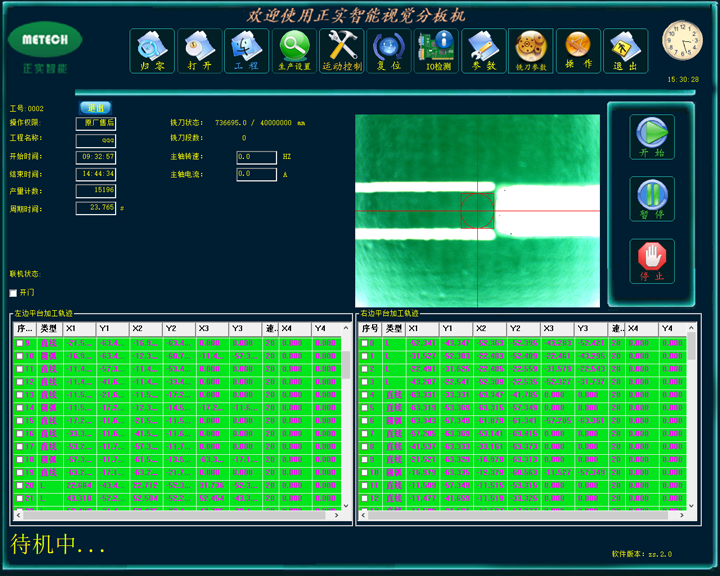

G、方便的操作系统
采用Windows10中英文版操作界面，操作简单，维修方便。
技术参数
|
機器型號 |
Machine model |
ZS510 |
ZS510 |
|
有效切割尺寸 |
Effective cutting size |
X350*Y400mm 上吸尘 |
Dust suction on x350 * y400mm |
|
切割功能 |
Cutting function |
直線、圓型及圓弧補間 |
Linear, circular and arc gap |
|
加工臺面 |
Processing table |
双台面 |
Double table |
|
機台重覆精度 |
Repeat accuracy of machine |
±0.01mm |
±0.01mm |
|
切割精度 |
Cutting accuracy |
±0.02mm |
±0.02mm |
|
至高移動速度 |
Maximum moving speed |
XY軸1000mm/s、Z軸800mm/s |
XY axis 1000mm / s, Z axis 800mm / S |
|
至大移動行程 |
Maximum travel distance |
X:750 Y:500 Z:100mm |
X:750 Y:500 Z:100mm |
|
主軸轉速 |
Spindle speed |
40000-60000rpm可調 |
40000-60000 RPM adjustable |
|
切割速度 |
Cutting speed |
0~100mm/s可調 |
0 ~ 100 mm / s adjustable |
|
操作介面 |
Operation interface |
視窗操作介面 |
Windows operating interface |
|
程式教導方式 |
Teaching method of program |
彩色CCD影像直覺式教導輸入 |
Color CCD image intuitive teaching input |
|
程式備份 |
Program backup |
USB介面 |
USB interface |
|
控制方式 |
control mode |
PC视觉精密四軸控制系統 |
PC vision precision four axis control system |
|
XYZ軸驅動方式 |
XYZ axis drive mode |
AC伺服馬達 |
AC servo motor |
|
適用銑刀尺寸 |
Applicable milling cutter size |
Ø0.8~3.0mm |
Ø0.8~3.0mm |
|
電源規格 |
Power specifications |
AC220V/380V 50/60HZ三相 |
AC220V / 380V 50 / 60Hz three phase |
|
切割主機尺寸 |
Cutting machine size |
1200(W)*1050(D)*1700(H)mm |
1200(W)*1050(D)*1700(H)mm |
|
切割主機重量 |
Cutting machine weight |
700Kg |
700Kg |
|
集塵機功率 |
Power of dust collector |
2.2KW/3HP |
2.2KW/3HP |
|
集塵機尺寸 |
Size of dust collector |
860(W)*470(D)*730(H)mm |
860(W)*470(D)*730(H)mm |
|
集塵機重量 |
Weight of dust collector |
50Kg |
50Kg |
|
集塵方式 |
Dust collection mode |
上集塵（下集塵選配） |
Upper dust collection (lower dust collection) |
